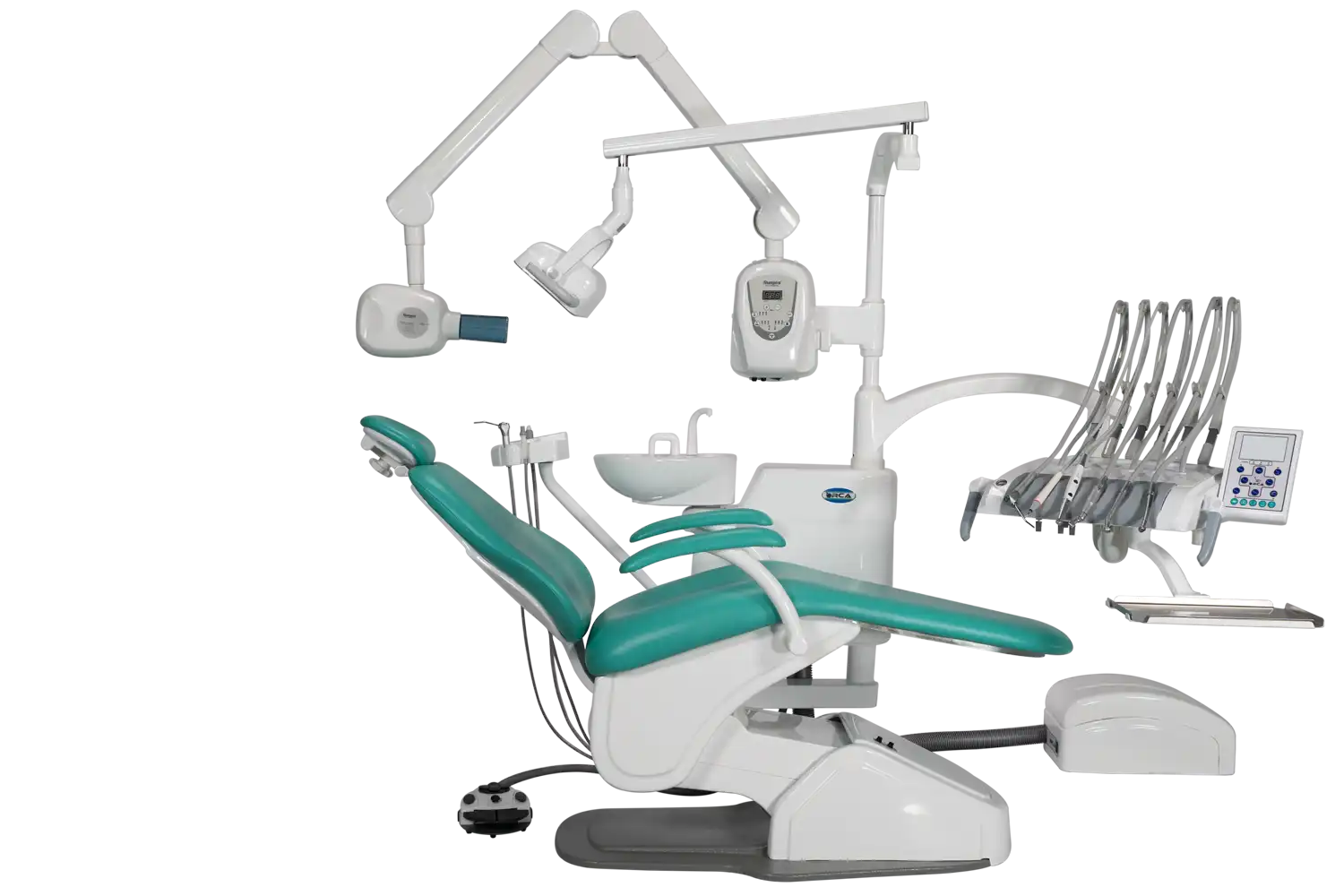

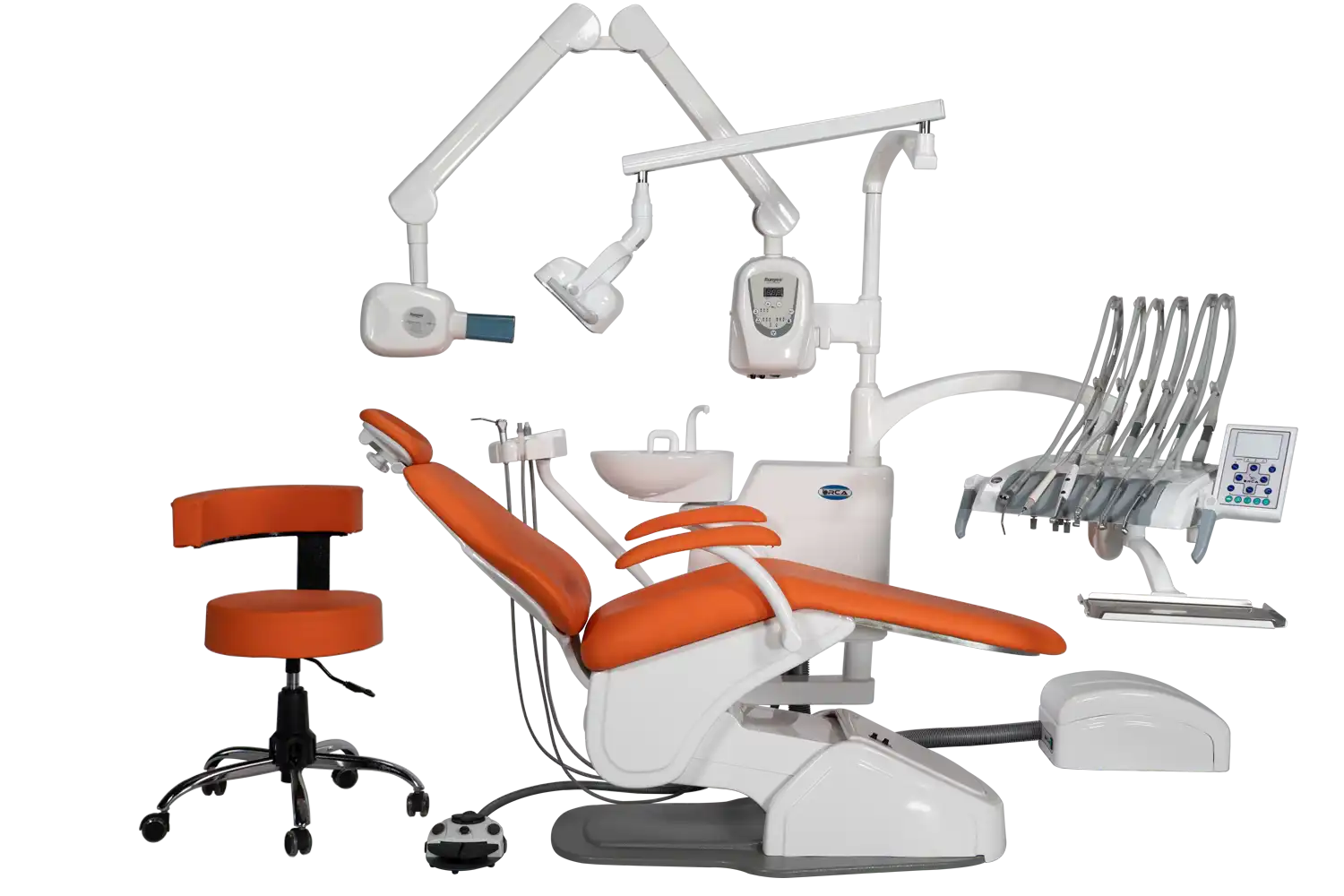

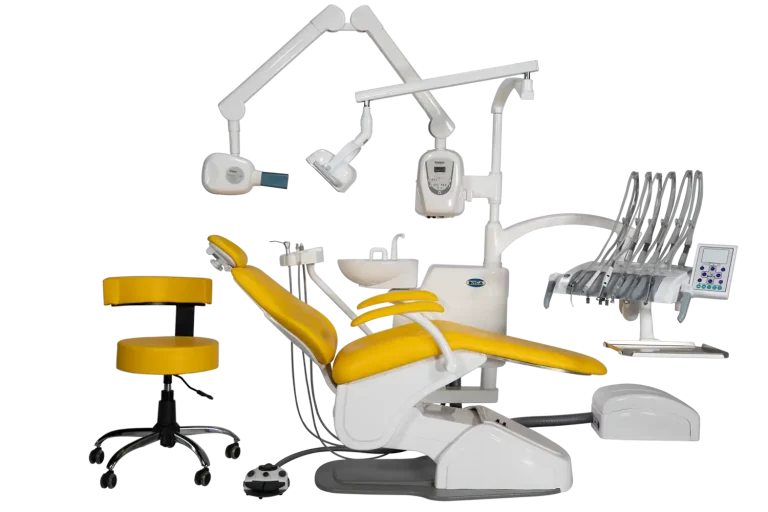

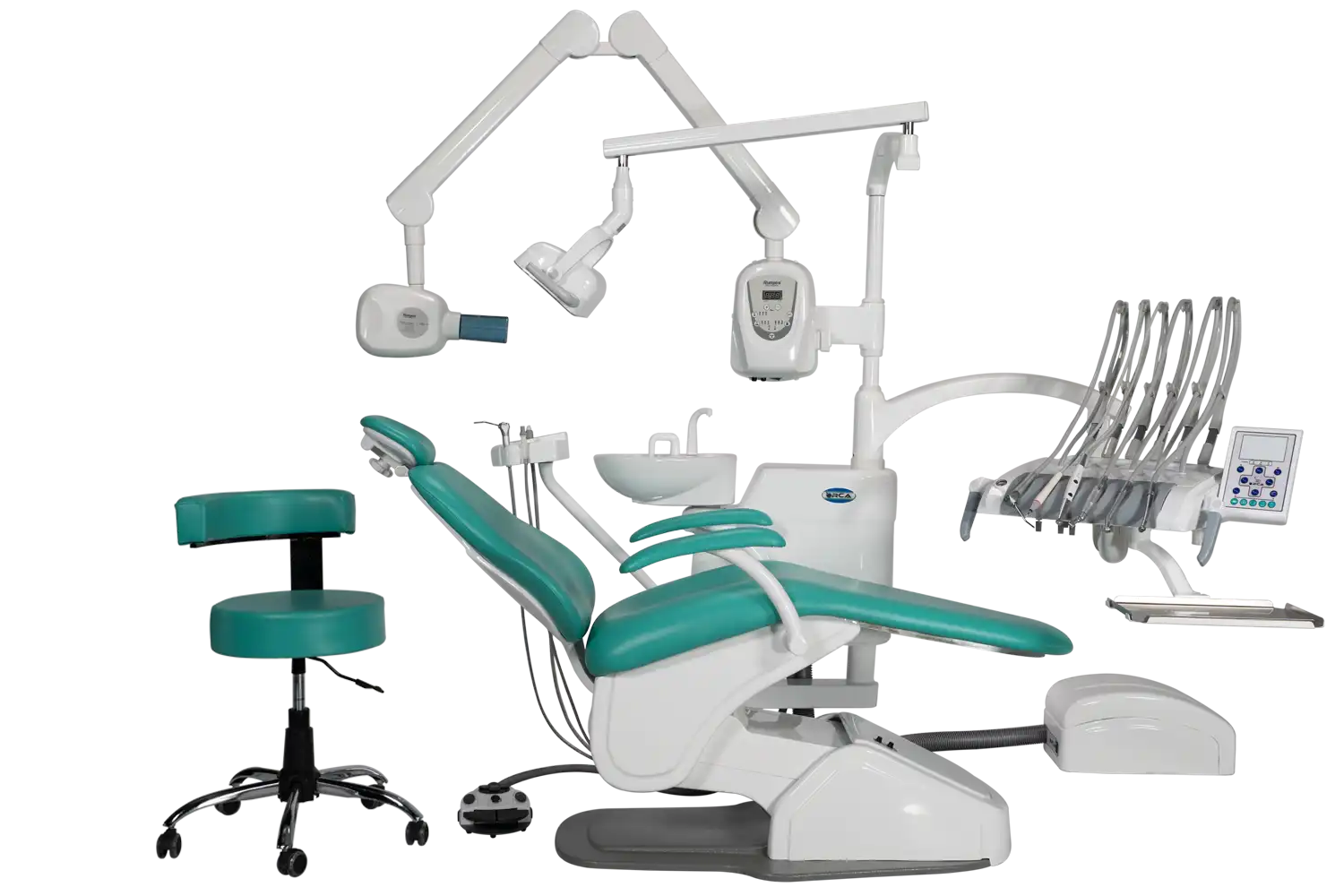

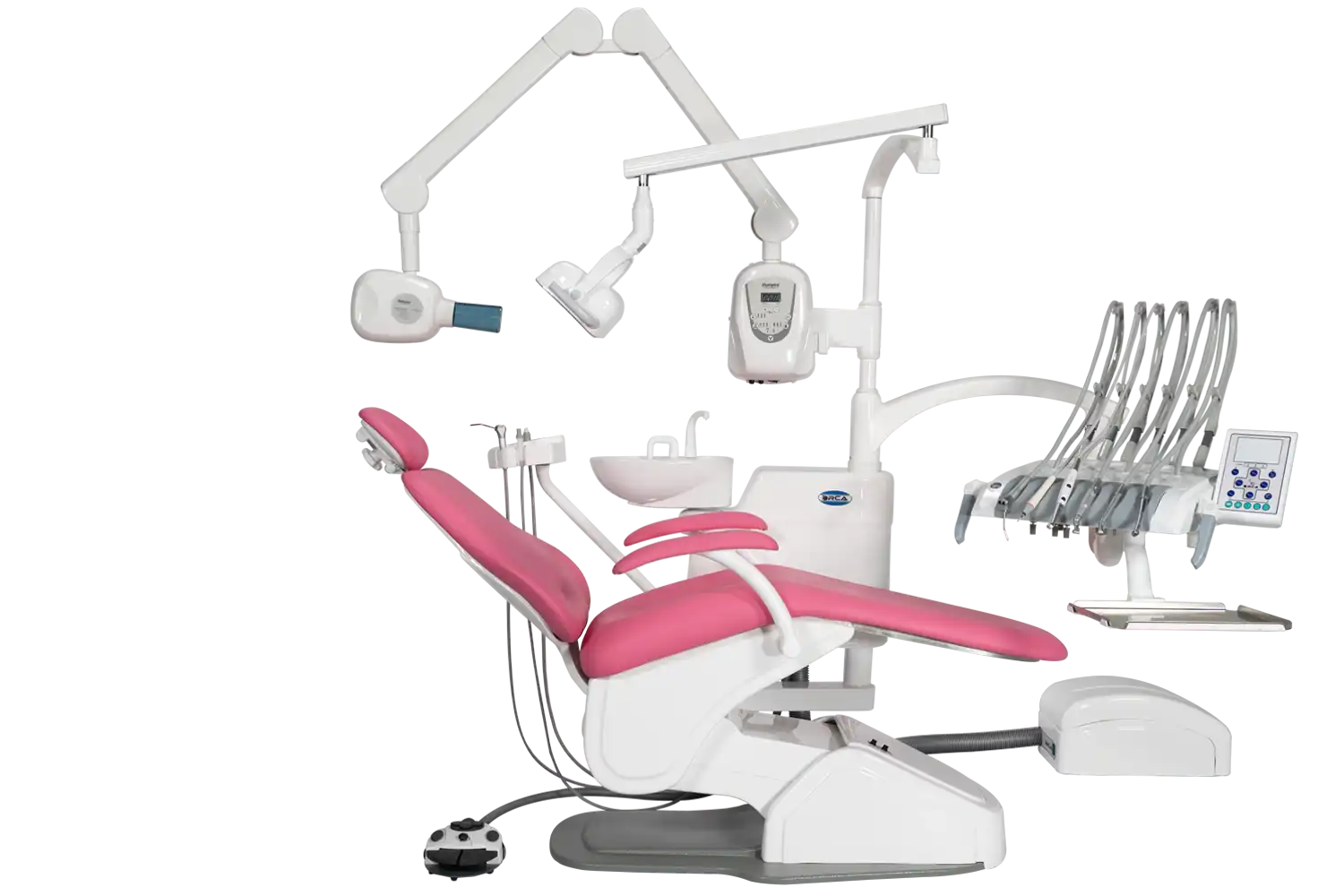

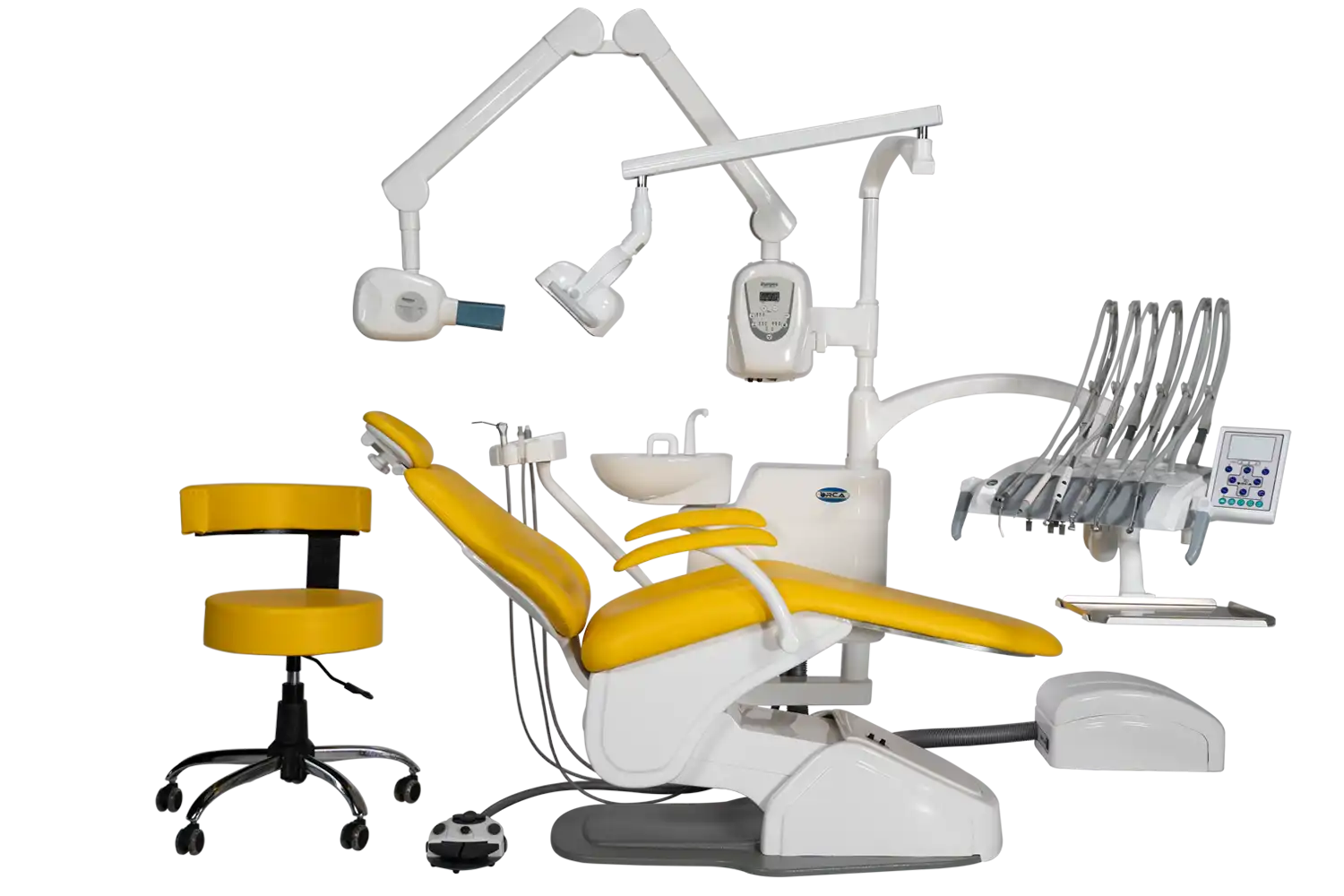

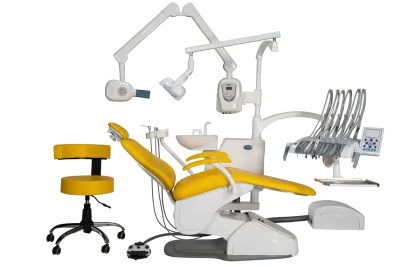

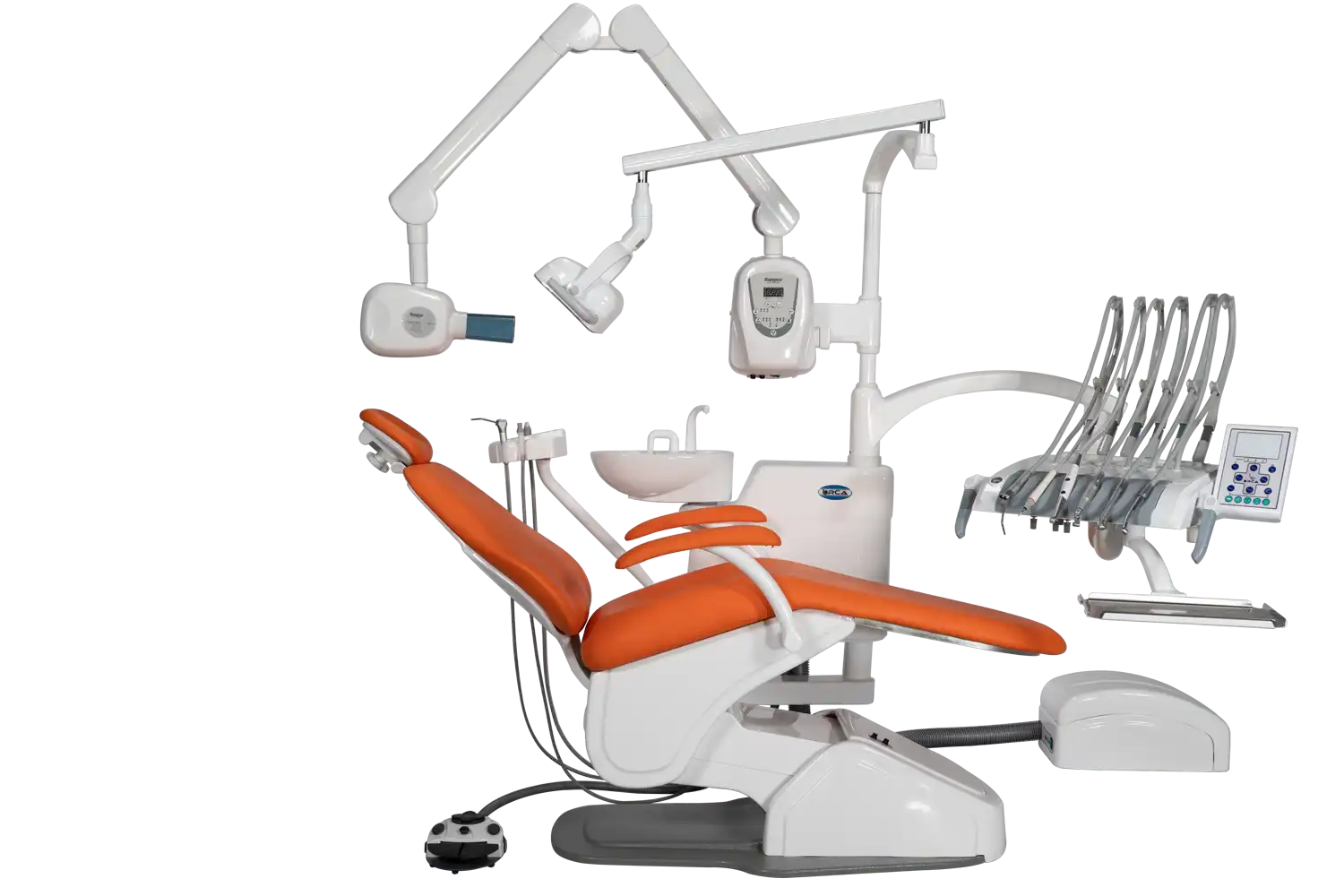

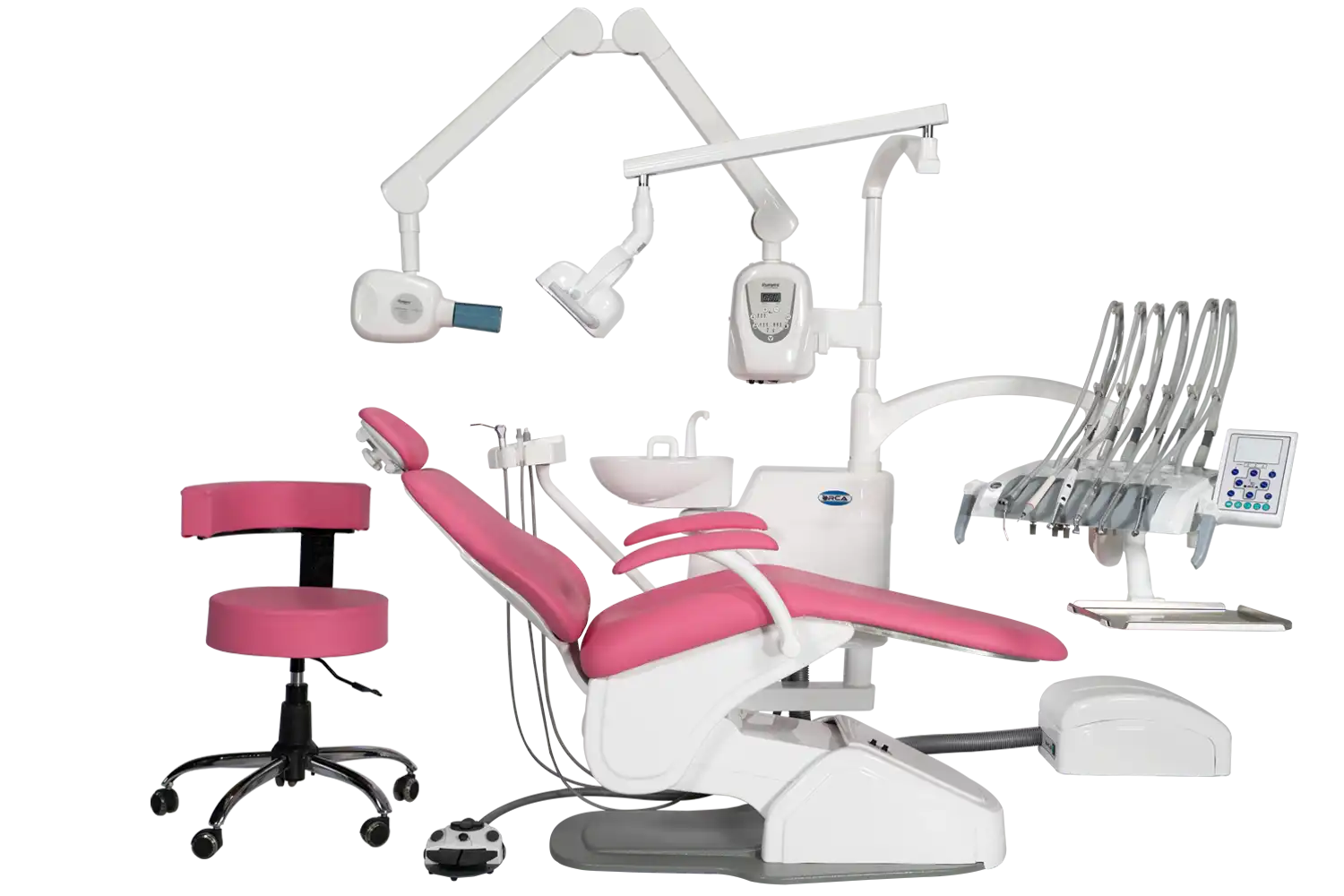

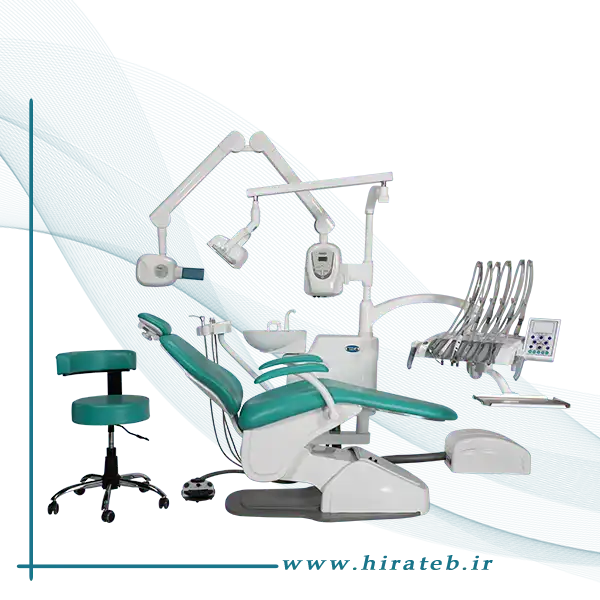

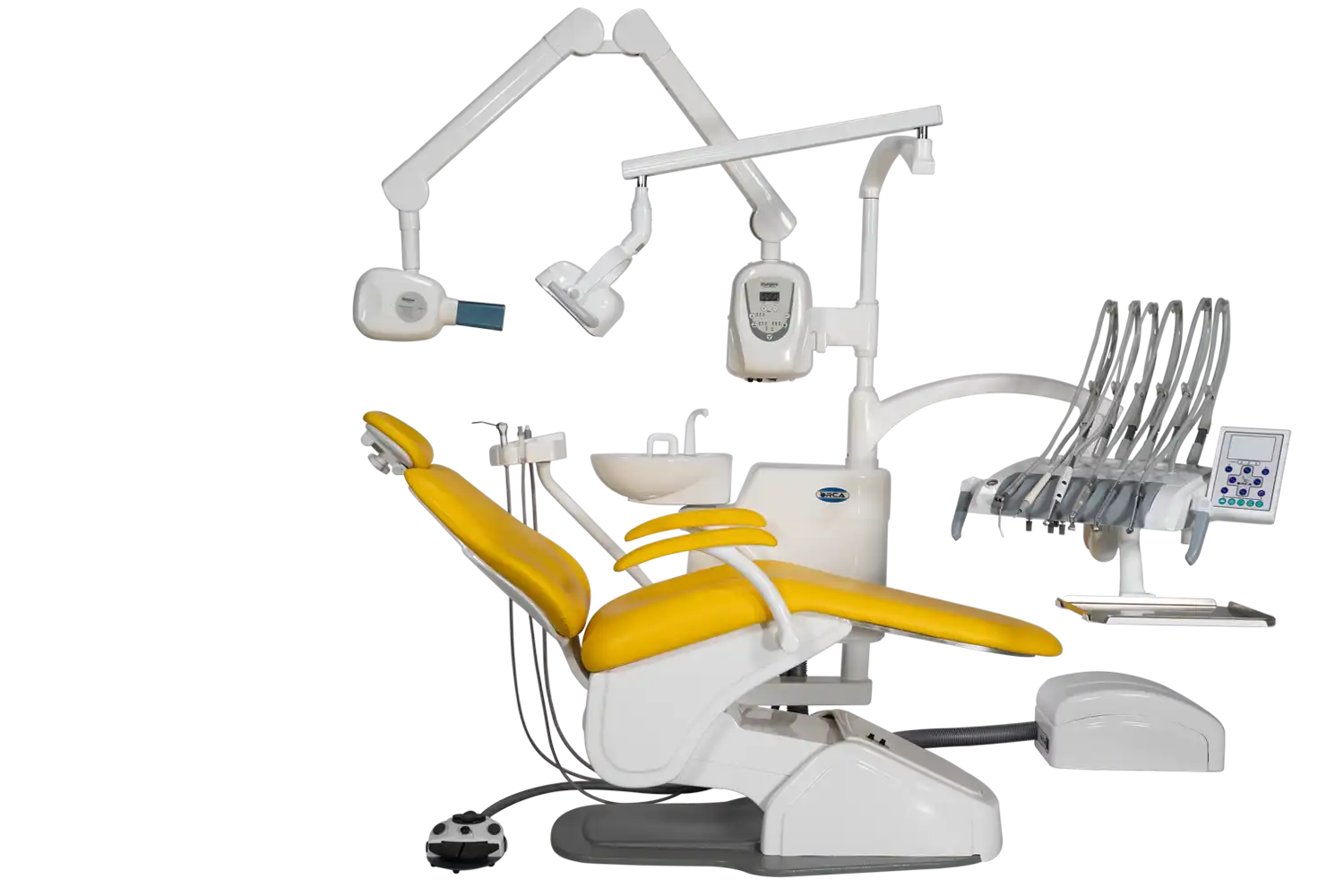

تابلت پزشک در مدل شلنگ از بالا

بر روی تابلت پزشک در نمونه‌های شلنگ از بالا امکاناتی تعبیه شده تا پزشک ضمن دسترسی راحت به اینسترومنت‌ها و ابزار کار بتواند قابلیت‌های یونیت را مدیریت کند.

شاخک‌های اینسترومنت

شش شاخک فلکسیبل این تابلت که مجهز به سه پوزیشن قفل شونده و یک پوزشن آزاد کننده است برای پزشک امکان استفاده راحت از اینتسترومنت ها را فراهم می آورد. در گذشته شکستن شاخک در بسیار شایع بود و در انواع تابلت شلنگ از بالا به عنوان یک پوینت منفی بیان می‌شد، ولی با طراحی انعطاف پذیر و فلکسیبل که با استفاده از سیلیکون و جَک‌هایی تعبیه شده در بازوها انجام گرفته، دامنه حرکتی افزایش یافته تا مانع از شکستن آنها شده و سهولت استفاده افزایش یابد.

این شش بازو برای استفاده انواع اینسترومنت در نظر گرفته شده که در بین آنها جرم‌گیر و لایت‌کیور به درخواست پزشک می‌تواند داخل تابلت نصب و بر روی بازوی چهارم و پنجم قرار گیرد. در یک نگاه کلی این شش بازو معرفی می‌شود:

• بازوی اول با شلنگ از نوع چهار سوراخ
• بازوی دوم و سوم با شلنگ از نوع دو سوراخ
• بازوی چهارم و پنجم برای نصب جرم‌گیر و لایت‌کیور (نصب داخل یونیت به درخواست پزشک)
• بازوی ششم پوار آب و هوا

پنل پزشک:

بر روی پنل عملکردی که بر روی تابلت پزشک نصب شده کارکرد‌های گوناگونی تعبیه شده تا پزشک بتواند زاویه و ارتفاع صندلی بیمار، چراغ، نگاتوسکوپ، کراشوار و سایر قسمت‌های یونیت را مدیریت نماید.

• دکمه چهار جهت اصلی: بالا، پایین، پشتی بسته، پشتی باز را در صندلی بیمار تنظیم می‌نمایند.
• دکمه زیرو Zero: دکتر با زدن این دکمه وضعیت را به حالت ابتدایی بر می گرداند.
• دکمه زیروپلاس Zero⁺: علاوه بر اینکه وضعیت را به حالت ابتدایی بر می گرداند، لیوان و کراشوار را نیز به مدت تعیین شده فعال می‌نماید.
• دکمه پایان کار روزانه P: پایان هر روز کاری با زدن این دکمه یونیت به بالاترین حد خود خواهد رفت تا فشار از روی جک برداشته شده و مسیر خروجی فاضلاب از مایعات و جامداتی مثل آمالگام تخلیه گردد. همچنین پشتی جمع خواهد شد و المان‌های فعال مانند چراغ یا نگاتوسکوپ خاموش خواهد شد و کراشواربه صورت اتوماتیک مسیر خود را شستشو خواهد داد.
• دکمه‌ نگاتوسکوپ: فعال و غیر فعال کننده نگاتوسکوپ روی تابلت (دکمه‌های ردیف پایین)
• دکمه چراغ: فعال و غیر فعال کننده چراغ (دکمه‌های ردیف پایین)
• دکمه لیوان و کراشوار: فعال کردن لیوان و کراشوار برای شستشوی دهان بیمار (دکمه‌های ردیف پایین)
• دکمه بویلر: اگر بویلر یا آب گرم‌کن بر روی دستگاه اضافه شده باشد با این دکمه کنترل خواهد شد. (دکمه‌های ردیف پایین)

سینی ابزار

در نمونه شلنگ از بالا سینی ابزار به صورت پیش‌فرض روی تابلت پزشک نصب و تعبیه گردیده است تا محلی برای قرارد گرفتن ابزارها و ست جراحی باشد.

تابلت دستیار

در تابلت دستیار ساکشن آبی، پوار و قابلیت ساکشن مرکزی را تعبیه نموده و در پنل دستیاردکمه‌های عملکرد کنترل حرکت صندلی، کنترل کراشوار، لیوان و چراغ را داریم.

پدال مولتی فانکشن

برای کنترل اینتسترومنت‌ها، زاویه صندلی بیمار و کنترل چراغ و کراشوار بر روی پدال مولتی فانکشن یونیت اورکا قابلیلت‌هایی تعبیه شده است. بر روی این چند جوی استیک تعبیه شده تا بوسیله آنها تنظیمات حرکتی صندلی بیمار، فعال یا غیر فعال کردن چراغ و گزیه زیرو پلاس را مدیریت نمود.

دکمه چیپ فلوئر: با زدن این دکمه گرد که بر روی پدال تعبیه شده، عملکرد هوای پوار را روی اینسترومنت چهار سوراخ اجرا می کند که باعث سرعت عملکرد و نیازی برداشتن جداگانه پوار نیست. مثلا زمانی که خرده دندان داخل دهان بیمار است دکتر با زدن این دکمه روی پدال، جریان هوا را مشابه پوار در موضع اعمال می کند.

چراغ:

آنتی کیور نور سرد است که باعث کیور شدن درمان نخواهد شد. دارای طیف انتخابی سفید و زرد است. سنسور غیر تماسی حرکتی دارد که با حرکت دست خاموش و روشن و با نگه داشتن به مینیموم و ماکزیموم رسیده و بوق میزند.

صندلی دستگاه:

با توجه به فیدبک پزشکان مبنی بر سُر خوردن بیمار در حالت باز بودن پشتی و خوابیده بودن در درمان‌های مختلف، بر روی نشیمن صندلی بیمار یک خط شکن ایجاد شد تا پایداری وضعیت بیمار حاصل شود. در قسمت پشتی دستگاه نیز برای جلوگیری از خستگی بیمار در درمان‌های طولانی یک پُر کننده گودی کمر طراحی شده، همچنین در قسمت کمر به بالای پشتی، قوس ورق را بیشتر کردیم تا در وضعیت خوابیده یا پشتی باز، پای دکتر کاملا زیر تکیه گاه بیمار قرار گرفته و پزشک احاطه کامل روی بیمار داشته باشد.

پشت سری بیمار از نوع مولتی پوزشن است و در انواع حالات شیب معکوس و یا روبه بالای صندلی قابل تنظیم است. با باز نمودن پیچ تعبیه شده می‌توان زاویه پشت‌سری صندلی بیمار را در حالت بهینه تنظیم و با سفت نمودن پیچ آن را در زاویه تنظیم شده ثابت نمود.

باکس جانبی متحرک

با اصلاح طراحی یک چرخش نود درجه کاسه کراشوار و چرخش باکس یونیت تا نود درجه را اعمال کردیم تا پزشک و دستیار بتواند در صورت لزوم به صورت 180 درجه در اطراف بیمار حرکت نموده و روی روند درمان بیمار تسلط و چیرگی کامل داشته باشند. مثلا ترمیم یا جراحی در ساعت سه درمان از این نوع است که در نمونه های باکس ثابت دندانپزشک به واسطه ثبات ساید باکس نمی‌تواند به راحتی این درمان را انجام دهد و معمولا در حالت ایستاده مجبور به انجام این درمان می شوند که موجب کمردرد و گردن‌درد خواهد شد. گاهی اوقات حسب محدودیت امکانات یا نیاز به حضور پزشکانی که چپ دست هستند و میخواهند روی یونیت راست دست کار کنند (یا بالعکس) که باکس متحرک جانبی برای ایشان آزادی عمل ایجاد نموده و  می‌توانند مسلط بر بیمار جایگاه خود را تنظیم نمایند، همچنین تابلت را به خود نزدیک کرده و از قرینگی آن استفاده کنند. این یونیت قابلیت سفارشی سازی برای پزشکان چپ‌دست را دارا می‌باشد.

طراحی، جنس اسکلت و شاسی

شاسی یا اسکلت صندلی دندانپزشکی اورکا از جنس فولادی گالوانیزه با مقاومت بالا است که به واسطه طراحی، پایداری کافی و تحمل وزن بیمار تا 200 کیلوگرم را داراست. اگرچه دستگاه به زمین پیچ نخواهد شد و این موضوع امکان حرکت دادن جایگاه دستگاه را فراهم می کند، به واسطه تعادل و پایداری آن، قابلیت نصب رادیوگرافی، مانیتور و اقلام دیگر را نیز دارد. طراحی سطوح از جنس ضد خش سبب شده در تمیز کردن و ضد عفونی با سهولت بیشتر انجام گردد.

استفاده از دو موتور 8000N-DC-24V در طرحی، حرکت قدرتمند، بدون لرزش و بی صدای صندلی بیمار در جهت بالا و پایین، پشتی باز و بسته را به ارمغان آورده است.

سیستم locking

تصور کنید در زمان استفاده از فرز بر اثر لمس ناخواسته کلید های تغییر وضعیت صندلی یا پدال های آن، بیمار بر روی صندلی جابجا شده و احتمال خطرات زیادی پدید می آید. با این سیتسم عملکرد مکانیکی حرکت صندلی دستگاه قفل می شود تا در زمان استفاده از فرز، از حرکت ناخواسته صندلی جلوگیری شده و ایجاد خطر ننماید. زمانی که پدال زده میشود و فرز مشغول کار بشود چراغ زردرنگ روی پنل پزشک به رنگ قرمز تغییر رنگ داده و تغییر وضعیت صندی بیمار غیر فعال و حرکت صندلی متوقف می شود بدینوسیله از حرکت ناخواسته جلوگیری شده و خطر برخورد فرز با نواحی اشتباه برطرف خواهد شد.

سیستم عدم برگشت آب

جلوگیری از برگشت آب NON RETRACTION: زمانی که پزشک پایش را از روی پدال بردارد برگشت آب متوقف خواهد شد و دیگر نگرانی از بابت برگشت آب آلوده به داخل مسیر آب (که موجب آلودگی و انتقال بیماری می شود) به وجود نخواهد آمد. اکثر پزشکان در ابتدای کار هر مریض برای رفع این نگرانی اینسترومنت را رو به هوا گرفته و چند ثانیه پاشش را انجام می دهند ولی در این سیستم این نگرانی به طور کل رفع شده است. در اکثر سیستم ها این برگشت وجود دارد.

ساکشن

در ساکشن های آبی هرچه فشار آب ساختمان بیشتر باشد، فشار تخلیه نیز بیشتر خواهد شد ولیکن استفاده از ساکشن آبی به دلیل هدر رفت 8 تا 13 لیتر آب در دقیقه به لحاظ هزینه و مصرف آب زیاد اساسا توصیه نمی شود. لذا معمولا از ساکشن های مرکزی هوایی جایگزین این نمونه گردیده. در یونیت صندلی دندانپزشکی اورکا برای نصب ساکشن مرکزی نیاز به هزینه اضافی نیست و کلیه اتصالات و مکانیزم های لازم در طراحی پیاده سازی شده و به راحتی به یونیت متصل خواهد شد.

بویلر:

برخی از مطب‌های که آب گرم ندارند و یا ورود آب مطب سرد است، سردی آب موجب آزار بیماران با حساسیت دندانی می‌شود. در این حالت می‌توان دستگاه بویلر بر سر راه ورودی آب یونیت تعبیه نمود تا دمای آب ورودی از سرد به ولرم تغییر دما دهد. با کلید موجود روی پنل پزشک یونیت اورکا می‌توان بویلر مذکور را راه‌اندازی یا خاموش نمود.

سفارشی سازی برای پزشکان چپ دست

با توجه به تفاوت موضع قرارگیری پزشکان چپ دست نسبت به پزشکان راست دست، لازم است تا طراحی یونیت به صورت ارگونومیک برای ایشان انجام گردد. یونیت صندلی دندانپزشکی اورکا در تمام نمونه ها قابلیت سفارشی سازی برای پزشکان چپ دست را داراست. همچنین در نمونه های مناسب دندانپزشکان راست دست نیز به واسطه باکس و کراشوار متحرک، پزشکان چپ دست نیز به راحتی قابلیت استفاده خواهند داشت.
